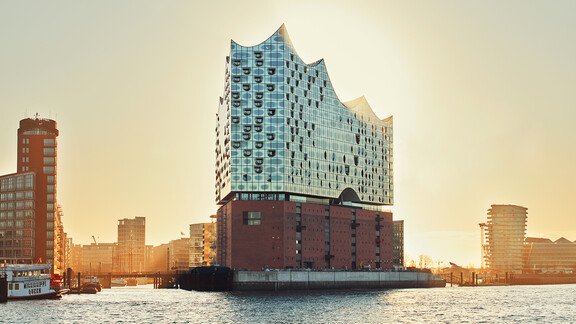

Condair befeuchtet Hamburgs Wahrzeichen Elbphilharmonie

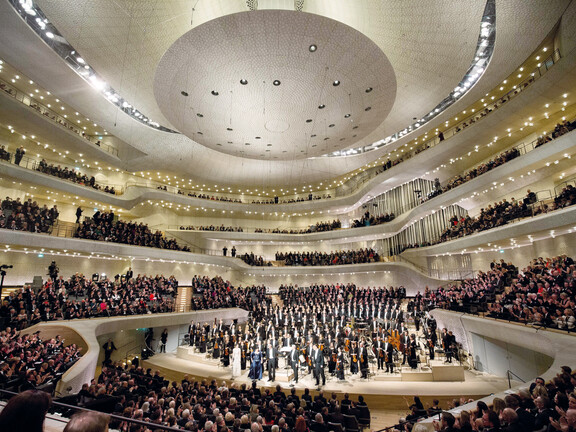

Genau wie die Architektur und die Akustik erfüllen auch die Lüftungs- und Klimaanlagen der Großen Halle höchste Standards.

Die Anlagen müssen zwei wesentliche Aufgaben erfüllen. Erstens müssen strenge Grenzwerte für Lufttemperatur, Luftfeuchtigkeit, Luftqualität und Luftgeschwindigkeit in der gesamten Halle, insbesondere im Bühnen- und Orchesterbereich, das ganze Jahr über eingehalten werden. Dadurch werden optimale Bedingungen für die Stimmen der Sänger, die Musiker, die oft äußerst wertvollen Instrumente und die Ausstattung des Großen Saals, wie Holz und Gipskartonplatten, gewährleistet. Gleichzeitig müssen die Anlagen auch einen optimalen thermischen Komfort und eine hohe Luftqualität für die Besucher bieten, um ein bestmögliches Konzerterlebnis zu gewährleisten.

Mit der planerischen Umsetzung dieser Anforderungen wurden die Fachingenieure der m+p-Gruppe betraut. Dipl.-Ing. Jörg Kegel von m+p, der an der Planung und Überwachung des Elbphilharmonie-Projekts mitgewirkt hat, erklärt, warum folgende Lösungen gewählt wurden:

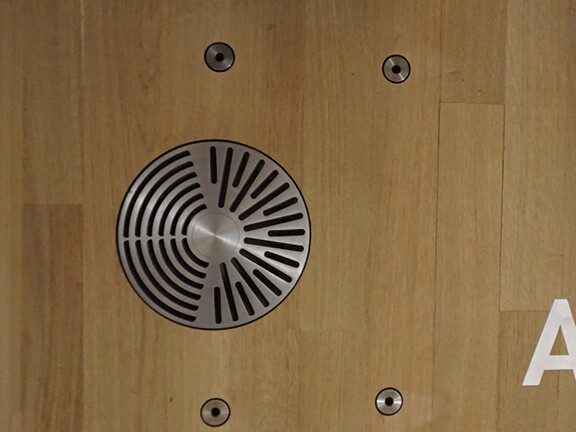

Um ein bestmögliches thermisches Mikroklima und eine gute Luftqualität für jeden Besucher zu gewährleisten, befindet sich unter jedem der 2.100 Sitze im Großen Saal ein kombinierter Verdrängungs-/Wirbeldiffusor. Die Zuluft wird aus jedem dieser Diffusoren so eingeblasen, dass für die Besucher keine Zugluft entsteht.

Für diese Aufgaben wird in zwei identischen zentralen Klimageräten ganzjährig ein nominaler Außenluftvolumenstrom von 65.000 m³/h pro Gerät aufbereitet, sodass die Zuluft stets mit einer Solltemperatur von ca. 20 bis 21 °C und einer relativen Luftfeuchtigkeit von ca. 40 bis 50 % in den Hauptsaal strömt.

Alle Klimaanlagen in den Konzertbereichen müssen geräuschlos arbeiten. Neben umfangreichen Schallschutzmaßnahmen in den Klimageräten und an den Luftdurchlässen wurden auch alle Luftkanäle gründlich schallisoliert. Die Anlagen werden durch Sensoren für Temperatur, Luftqualität und Luftfeuchtigkeit gesteuert, die an verschiedenen Stellen im Hauptsaal positioniert und an ein umfassendes Gebäudeautomationssystem angeschlossen sind.
