Luftbefeuchtung einfach erklärt:

Wie funktioniert eine adiabate Kühlung / Verdunstungskühlung?



Die indirekte Verdunstungskühlung ist ein Verfahren bei dem die im Phasenwechsel entstehende Verdunstungskälte zur Kühlung (z.B. Kühlung der Luft in einer RLT-Anlage) genutzt wird.

1. Einflussfaktoren auf den erreichbaren Kühleffekt
Bei der indirekten Verdunstungskühlung erfolgt diese Wasserverdunstung auf der Abluftseite eines RLT-Gerätes, wodurch warme Außenluft über eine nachfolgende Wärmerückgewinnung gekühlt wird. Die erzielbare Abkühlung der Außenluft ist somit von der verdunsteten Wasser­menge auf der Abluftseite und der Bauart sowie dem Wirkungsgrad der eingesetzten Wärmerückgewinnung abhängig. Die Abluft kann dabei bis nahe der Sättigung befeuchtet werden, ohne dass ein Feuchteanstieg in der Zuluft auftritt.

Neben der Luftgeschwindigkeit, mit welcher der Verdunstungskühler durchströmt wird, hängt die verdunstete Wassermenge und somit die erreichte Abkühlung von dem Luftzustand ab, mit der die Abluft in den Verdunstungs­kühler eintritt.

Ausschlaggebend sind dabei:
  • die Lufttemperatur vor der Verdunstung: Je kühler diese ist, umso weniger Feuchte kann sie aufnehmen und umso geringer wird der Abkühleffekt
  • die Luftfeuchtigkeit vor der Verdunstung: Je mehr Wasser die Luft bereits enthält, umso weniger Feuchte kann sie aufnehmen und desto geringer wird die erzielte Temperaturabsenkung


  • Die theoretische Grenze der Verdunstungskühlung ist bei kompletter Sättigung der Luft mit Wasser erreicht – also bei einer relativen Luftfeuchtigkeit von 100 %. In RLT-Anlagen sind mit wirtschaftlich vertretbarem Aufwand Feuchte­erhöhungen auf Werte von 92 bis 95 % je nach Bauart des verwendeten Verdunstungskühlers realistisch.

    2. Energieeinsparung durch die indirekte Verdunstungskühlung in einer RLT-Anlage
    Der sensible Kühl­energiebedarf eines Gebäudes wird im Wesentlichen durch die einfallende Sonnenstrahlung sowie innere Wärmelasten von Personen, Geräten und Beleuchtungsanlagen bestimmt. Für die Einhaltung der zulässigen Raumluftfeuchtigkeit wird je nach Außenluftzustand und intern vorhandener Feuchtequellen zusätzlich latente Kühl­energie benötigt.

    Die indirekte Verdunstungskühlung eignet sich für die sensible Kühlung der Zuluft. Zusätzlich für die Entfeuchtung erforderliche latente Kühlung oder über das Potential der Verdunstungskühlung hinausgehende sensible Abkühlung muss weiterhin durch einen mechanischen, aber entsprechend kleiner dimensionierten Kälteerzeuger, erfolgen. Bei geeigneter Anlagenkonzeption wird durch die indirekte Verdunstungskühlung deutlich mehr elektrische Antriebs­energie für die mechanische Kälteerzeugung eingespart als für die Überwindung des zusätzlichen luftseitigen Druckverlustes durch den Abluftventilator benötigt wird.

    Wenn man bereits im Planungsstadium wissen möchte, wie viel Energie durch die indirekte Verdunstungskühlung regenerativ erbracht und tatsächlich eingespart werden kann, ist dies mittels einer Simulationsrechnung für den Betrieb der RLT-Anlage am jeweiligen Gebäudestandort zu bestimmen. In diese Simulation müssen alle im Jahresverlauf vorkommenden Außenluftkonditionen sowie die relevanten Planungsparameter der RLT-Anlage einfließen.

    3. Rechenbeispiel an einer Simulierten RLT-Anlage
    Simulation einer RLT-Anlage mit indirekter Verdunstungskühlung
    Der energetische Beitrag der indirekten Verdunstungskühlung (Adiabate Kühlung) soll nun anhand einer beispielhaften Simulations­rechnung für ein Mustergebäude dargestellt werden. Das heißt, es wird anhand von meteorologischen Standortdaten errechnet, wie groß die gesamte Kältearbeit zur Kühlung des Mustergebäudes tatsächlich ist und welchen Beitrag die indirekte Verdunstungskühlung davon im Jahresverlauf erbringt. Die Ergebnisse können dann als realistische Grundlage für die richtige Anlagendimensionierung und die Bewertung der Wirtschaftlichkeit dieser Effizienzmaßnahme im Zuge der Anlagenplanung dienen.

    Planungsparameter für ein Mustergebäude

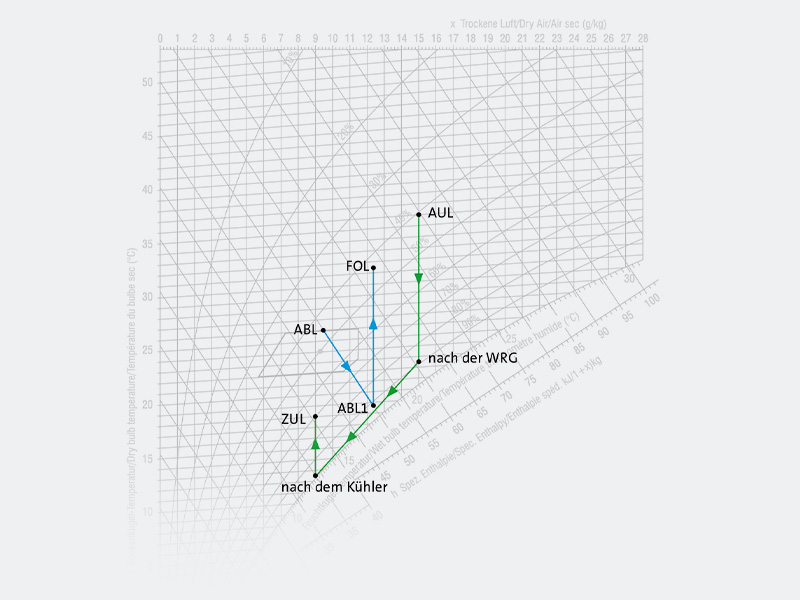

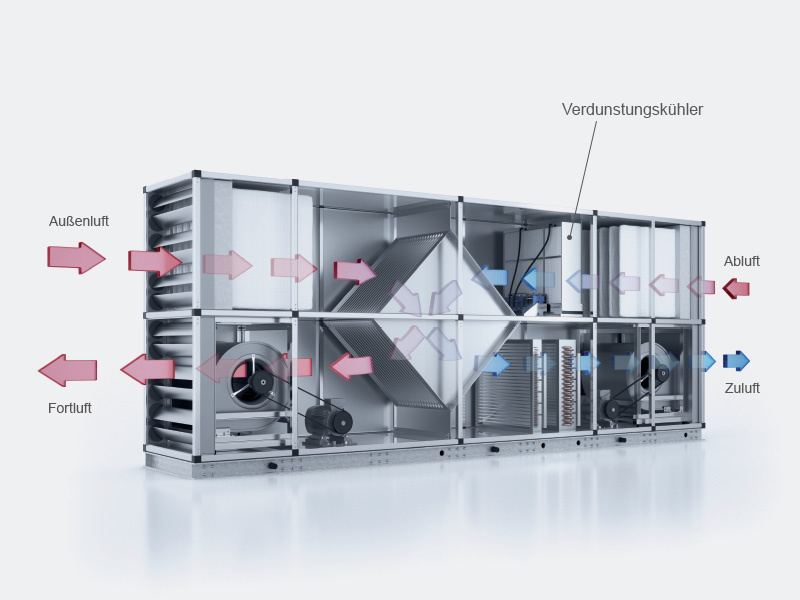

    Die Simulationsrechnung wurde für den in Abb. 1 dargestellten konstruktiven Aufbau des RLT-Gerätes durchgeführt, wobei die in Abb. 2 dargestellten Temperaturverläufe und Parameter für den Kühlfall angenommen wurden. Der Anlagenbetrieb erfolgt mit Sommerkompensation der Raumlufttemperatur und gleitender Absenkung der Zulufttemperatur. Die Wärmerückgewinnung erfolgt exemplarisch mit einem Plattenwärmetauscher ohne Feuchteübertragung von der Abluft- auf die Zuluftseite und ohne auftretende Leckluftströme. Das Verhältnis zwischen Zuluft- und Abluft-Volumenstrom wird mit 1:1 angenommen.

    Folgende weitere, für die Anlagensimulation relevante Planungsparameter, wurden angenommen:
    Luftvolumenstrom des RLT-Gerätes: 52.500 m³/h
    Nutzungstage pro Woche: 7 d
    Täglicher Nutzungszeitbeginn: 6:00 h
    Feuchtezunahme im Raum: 1,0 g/kg
    Raumluftfeuchte minimal/maximal: 40/65% r. F.
    Schaltdifferenz der Verdunstungskühlung: 1,0 K
    Befeuchtungswirkungsgrad: 94%
    Wirkungsgrad der Wärmerückgewinnung: 0,75

    Die jährlich insgesamt erbrachten energetischen Beiträge ergeben sich durch Aufsummieren der für jede Stunde des Jahres durch die Simulation ermittelten Einzelergebnisse. Die Berechnungen basieren auf statistischen Standortdaten aus der globalen meteorologischen Datenbank Meteonorm Version 6.1 für die 5 Standorte Berlin, München, Stuttgart, Wien und Bregenz.

    Diskussion der Simulationsergebnisse
    Die Simulation veranschaulicht deutlich die im Jahresverlauf erbrachte Kühlarbeit und deren Aufteilung auf mechanische Kälteerzeugung, indirekte Verdunstungskühlung (Adiabate Kühlung) und Wärmerückgewinnung. Die Entlastung, welche die Wärmerückgewinnung aus der Gebäudeabluft alleine erbringt, ist selbst bei der gewählten Rückwärmzahl von 0,75 wegen des geringen nutzbaren Temperaturunterschiedes bei Kühlbetrieb, entsprechend gering. Erfolgt jedoch die zusätzliche Temperaturabsenkung der Abluft durch die indirekte Verdunstungskühlung (Adiabate Kühlung), führt das zu einer markanten Steigerung ihres energetischen Beitrages.

    Die auf den Datensätzen für normale Sommer basierenden Simulationsergebnisse zeigen die bei langjährigem Anlagenbetrieb durchschnittlich zu erzielenden energetischen Beiträge, weshalb sie für die Bewertung der erzielbaren Energieeinsparung durch die indirekte Verdunstungskühlung und deren Wirtschaftlichkeit geeignet sind. Betrachtet man die im Jahresverlauf sehr unterschiedlichen Außenluftzustände wird schnell deutlich, dass die kältetechnischen Einrichtungen bei allen auftretenden Luftkonditionen eine angemessene Kühlleistung erbringen müssen. Deshalb sollten für die Anlagendimensionierung die auf den Extremwerten für warme Sommer basierenden Simulationsergebnisse herangezogen werden. Wenn zudem noch zukünftige Klimaentwicklungen berücksichtigt werden sollen, können Modellsimulationen mit meteorologischen Zukunfts-Datensätzen vor­­genommen werden, sofern deren ausreichende Repräsentativität vorausgesetzt wird.


    Die Simulationsergebnisse beziehen sich auf die beispielhafte RLT-Anlage an 5 ausgewählten Standorten. Der energetische Beitrag der indirekten Verdunstungskühlung verringert die vom mechanischen Kälteerzeuger zur Gebäudekühlung zu erbringende Kälteleistung erheblich.

    QK(32°C, 40% r.F.) Gesamt-Kälteleistung bei Standard-Außenluftbedingungen
    QK, ges* Gesamt-Kälteleistung (Extremwert)
    QK, mechanisch* Mechanische Kälteleistung (Extremwert)
    QK, Verdunst. + WRG* Regenerative Kälteleistung (Extremwert)
    WK, ges Gesamte jährlich erbrachte Kühlenergie (Mittelwert)
    WK, mechanisch Energetischer Anteil der mechanischen Kälteerzeugung (Mittelwert)
    WK, Verdunst. Energetischer Anteil der indirekten Verdunstungskühlung (Mittelwert)
    WK, WRG Energetischer Beitrag der Wärmerückgewinnung (Mittelwert)
    ηReg Regenerativer Anteil (Mittelwert)

    Wie die Simulation zeigt, führt die indirekte Verdunstungskühlung zu beachtlichen regenerativen Beiträgen. Dabei ergeben sich bei ansonsten gleicher Anlagenauslegung deutliche Unterschiede aus den jeweiligen Witterungsdaten der gewählten Standorte. Bei regional höheren Außenluftfeuchten, wenn also auch mehr entfeuchtet werden muss, weist ihr energetischer Beitrag geringere anteilige Werte auf. Dies zeigt sich deutlich in Bregenz, das durch die direkte Lage am Ostufer des Bodensees entsprechend klimatisch beeinflusst wird. Der gesamte regenerative Anteil ergibt sich jeweils aus der Summe der energetischen Beiträge von indirekter Verdunstungskühlung und Wärmerückgewinnung. Dieser erreicht an den ausgewählten Gebäudestandorten zwischen 40 und 56,6 % an der insgesamt jährlich zu erbringenden Kühlenergie.

    Die Frage nach der Wirtschaftlichkeit
    Die größte Hürde beim Einsatz erneuerbarer Energien stellt in der Praxis die Wirtschaftlichkeit dar. Effizienz­maßnahmen wie die indirekte Verdunstungskühlung (Adiabate Kühlung) müssen sich rechnen. Entstehende Mehrkosten bei den Investitionen müssen durch die erzielten Einsparungen beim Betrieb wieder eingeholt werden. Diese Bilanzierung muss dabei für das jeweilige Gebäude erfolgen. Eine verlässliche Anlagensimulation macht die Zusammenhänge transparent und ermöglicht den realistischen Vergleich mit konventionellen Maßnahmen zur Gebäudekühlung.
